LED01

LED02

LED被安裝在導光板的左、右兩邊

LED被安裝在導光板的上邊

LED03

LED04

LED被安裝在導光板的上、下兩邊

　　LED被邦定在背光板內，可提供更加均勻的背光,板上有兩個焊點，"A"接+4.2V *, "K"接地

　　注：*"A"必須接+3.8V～+4.2V，而不要直接接+5V，因為當背光板電壓長時間>4.2V時會使其過熱，將影響正常顯示，此時須對您的+5V降壓處理后再接入；部分QH及VP產品已在模塊上采取了措施，可以直接+5V，詳情請向VP咨詢。

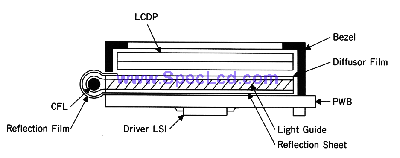

采用LED背光的LCM結構示意圖

邊光

背光

LED單元的極限參數（在25℃條件下）

參數                                          極限值

正向電流                             IF         15mA

脈沖電流，10％占空比，脈寬為1ms          IFP         50mA

反向壓降                             VR         8V

功耗                                P          45mW

工作溫度                             TOP        -30∽+80℃

儲存溫度                             TSTO       -40∽+85℃

電-光參數

參數                       LED單元                     單位    條件

                          MIN.      TYP.     MAX.

正向工作電壓           VF   3.8       4.2       4.5        V       IF=10mA

反向漏電流             IR    -         -        100        μA      VR=8V

 波長          綠      P    -         565      -          nm      IF=10mA

              黃           -         585      -

              紅           -         635      -
