韓聯社報道稱三星顯示(SDC)公司全球率先推出的低功耗智能手機OLED面板技術榮獲國際信息顯示學會(SID)授予的“年度最佳顯示獎”。三星低功耗OLED斬獲SID年度最佳顯示獎

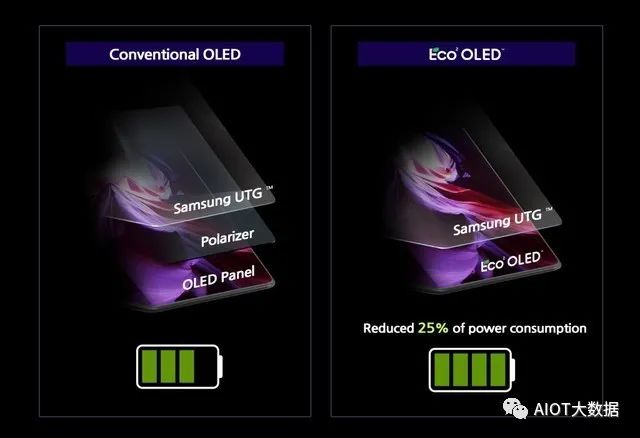

圖片來源(global.samsungdisplay.com)三星顯示研發的“Eco2 OLED™”技術采用疊層結構代替傳統核心材料偏光片，將OLED面板的透光率提升33%，功耗降低25%，首次應用于三星旗下折疊屏智能手機Galaxy Z Fold3。由于該技術去除偏光片，被視為環境友好型技術。Eco2 OLED 技術首次應用于去年8月份發布的三星 Galaxy Z Fold3 上的可折疊顯示屏，它也對 UPC（屏下攝像頭）的應用做出了貢獻。三星顯示表示，隨著顯示屏透光率的提升，它能為面板內的攝像頭模塊提供更多的光線，從而確保了基于 UPC 技術的應用。
三星科普道，偏光片是一塊不透明的塑料片，是通過防止來自面板外部的光線擊中像素間的電極并反射，從而增加OLED顯示屏可視性的部件。一般而言，光線通過偏光片時，亮度會下降50%以上，導致光效率不佳。常規的OLED器件采用的是圓偏光片以減少外界入射環境光對顯示效果的影響。雖然配有圓偏光片的OLED器件顯示效果優秀，但是其器件厚度大約增加50~100μm的同時會損失部分亮度。根據OLED技術原理，在屏幕正面防反光，不同于LCD的偏光片，OLED用的是1/4波片。如果沒有偏光片OLED屏會像鏡子一樣反光，貼上之后屏幕馬上會很黑。偏光片是一種不透明的塑料片，是一種通過防止來自面板外部的光線“擊中“像素間的電極并被反射，從而增加OLED顯示屏的可視性的部件。OLED偏光片的基本結構分為偏光部分（偏光片）和1/4λ功能性補償部分（1/4λ波片）。偏光片最理想的狀態需要偏光度＞99.9％，透過率達到45％以上，而1/4λ補償部分要求可見光區全波長進行補償。一般來說，當光線通過偏光片時，亮度就會下降50%以上，進而導致光效率不佳。為了克服偏光片的缺點，顯示行業進行了各種嘗試。而三星顯示首次成功地將偏光片的外部光反射功能內部化，同時提高了OLED顯示面板的光效率。因此，去偏光片實際上就是要減少光損失，提升OLED光效率。特別是特別是作為隨著屏幕變寬的可折疊手機以及未來卷曲型柔性顯示產品，在體驗游戲、超高清晰度視頻時，以及采用120赫茲(Hz)以上高刷新率已成為必需，對低功耗技術的需求必然大漲。而去偏光片技術也就成為一種必然的選擇。三星顯示成功開發出了一種阻擋外部光線反射的屏幕疊層結構，來替代“偏光片”，進而實現了功耗大降25%，透光率提升33%的巨大效果提升。業內把無偏光片OLED稱為POL-LESS OLED，其結構被稱為On Cell Polarizers（OCP）和Color On Encapsulation（COE）。據悉，目前業界對一些技術術語都有自己的定義，比如這個POL-LESS OLED技術，在BOE被稱作COE，而天馬稱為CFOT。

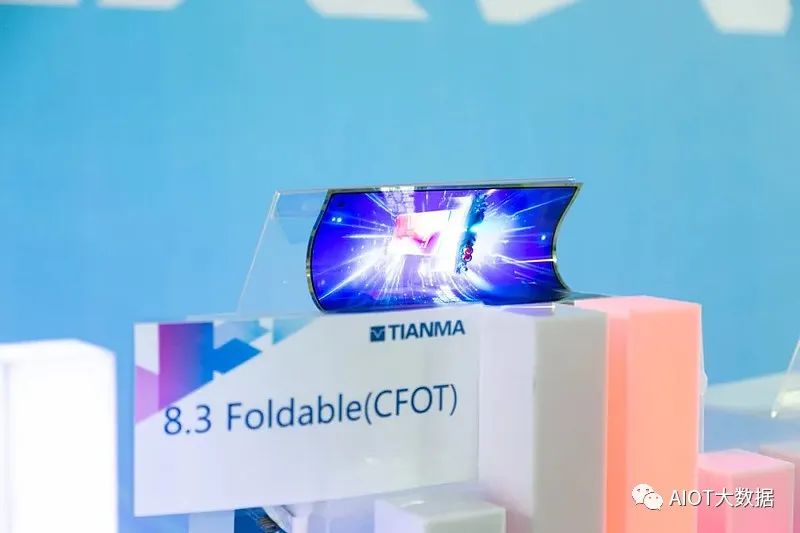

天馬8.3吋折疊CFOT技術屏幕
實際上，這種去偏光片技術就是在在OLED屏的發光像素區域制作對應顏色的CF，在像素間隙做上黑色的BM（BM：black matrix，一種黑色的膠），即防止了反射光，又提高了透過率。據了解，去偏光片需要涉及以下三項關鍵技術：1.一種黑色不透明的像素定義材料（PDL），以前沒有披露，是新產品，其優點是可以降低圓偏光片反射光，提高對比度；2.新加濾色片；3.新加黑色矩陣。

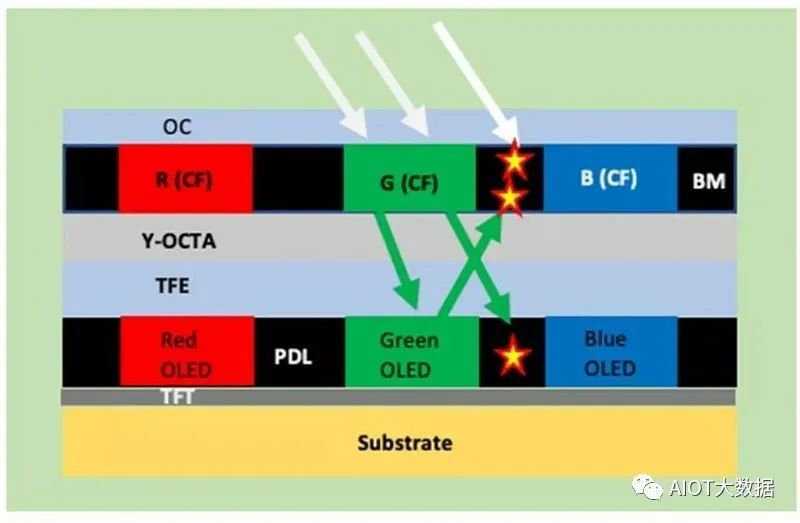

多數面板廠的去偏光片技術
PDL是TFT工藝中位于OLED層下面的最后一個掩模。它是一個相對較厚的層，用于定義每個子像素，以便OLED顏色不會相互干擾。在加入吸光組份后，它就能吸收任何通過彩色濾光片的光，而這些光不會被金屬電極和發射層吸收或反射，將有助于提高反射率，同時OCP/COE的反射率性能也不再需要單層抗反射膜。三星則是在Y-OCTA圖層上加載彩色濾光片和黑矩陣圖案作為改善反射的主要方式。但這增加了制造過程的復雜程度。據預計，還需要另外五次光罩來添加BM、RGB彩色濾光片和OC層。業內表示，由于低溫與保護底層的要求，采用新增材料層來實現無偏光片OLED技術將導致與這些步驟相關聯的生產速度較慢，這將導致在光罩設備上的巨額資本支出，光罩設備是背板制造中最昂貴的工具之一，隨著加工步驟數量的增加，產量降低的風險也會存在。三星顯示中小型顯示事業部總裁金圣哲表示，“Eco2 OLED™”技術大幅改善OLED面板的功耗，意義深遠。公司將積極擴大該技術的應用范圍，繼續研發低功耗綠色技術，引領顯示器行業創新。來源：AIOT大數據
